項目概況
本項目是天源國際廣場城市綜合體,位于貴州省都勻市,為黔南天源集團實業開發有限責任公司投資項目。都勻?qū)賮啛釒Ъ撅L濕潤氣候。冬無嚴寒,(zhu)冷的1月日平均氣溫5.6℃。夏無酷暑,(zhu)熱的7月日平均氣溫24.8℃。年平均氣溫16.1℃,都勻四季較為分明,三伏不熱,冬行夏令,秋高氣爽,氣候濕潤。項目總建筑面積-351628.64㎡,是集商場、酒店、辦公樓、住宅為一體的綜合性商業圈。
項目方案
1、設計依據
1)當?shù)貧夂驐l件;
2)項目區域和使用功能;
3)業主要求、使用安全、節能降耗、運行成本、投資成本、環保、噪聲要求;
4)國家相關標準;
5)恒星公司的優勢產品和技術;
6)其他有關采暖空調設計規范。
《采暖通風與空氣調節設計規范》GB50019-2003
《通風與空調工程施工質量驗收規范》GB 50243-2002
2、設備配置說明

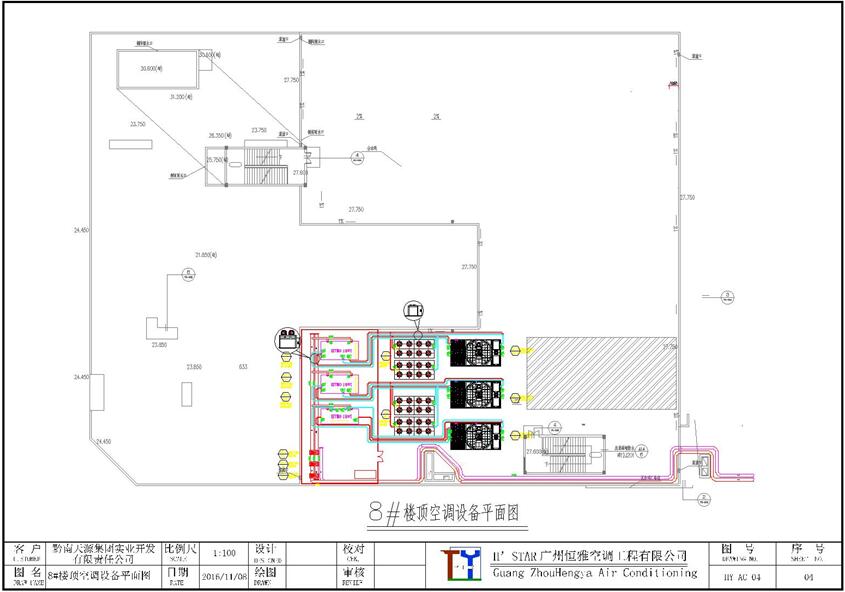

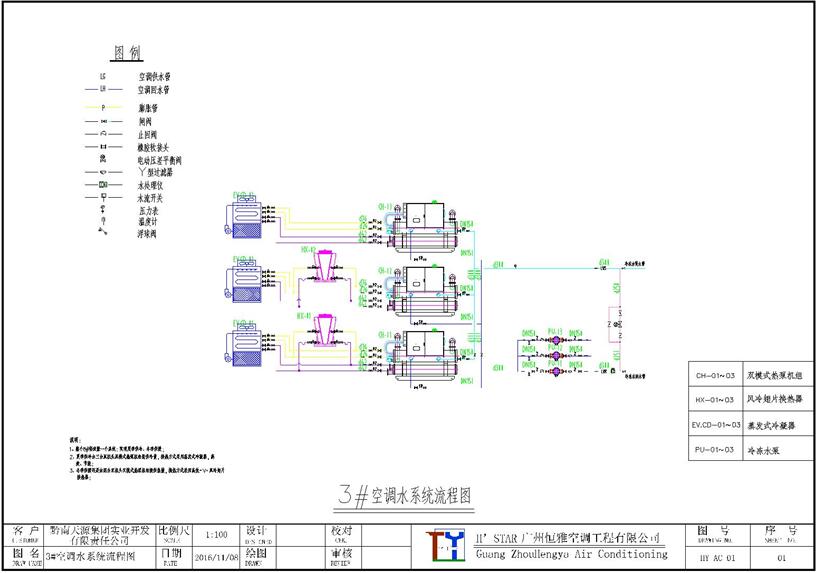

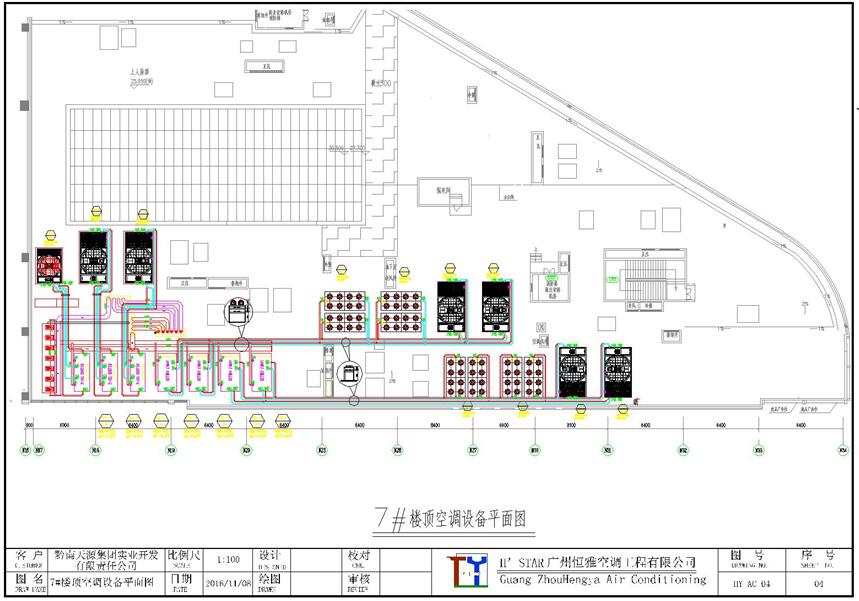

本項目采暖空調規劃為四個系統:1#系統(酒店部分:1#、2#樓裙樓及1#樓塔樓、B1F客房部和員工餐廳),2#系統(7#樓1F~5F及臨街商鋪),3#系統(時尚潮品:8#樓1F及2F家居服商鋪、3F兒童攝影主題、4F美食廣場),4#系統(沃爾瑪:8#樓B1、B2、1F~3F)。本次方案只涉及8#樓1F及2F商鋪、3F兒童攝影主題、4F美食廣場等的夏季供冷、冬季供暖,即為3#空調系統。

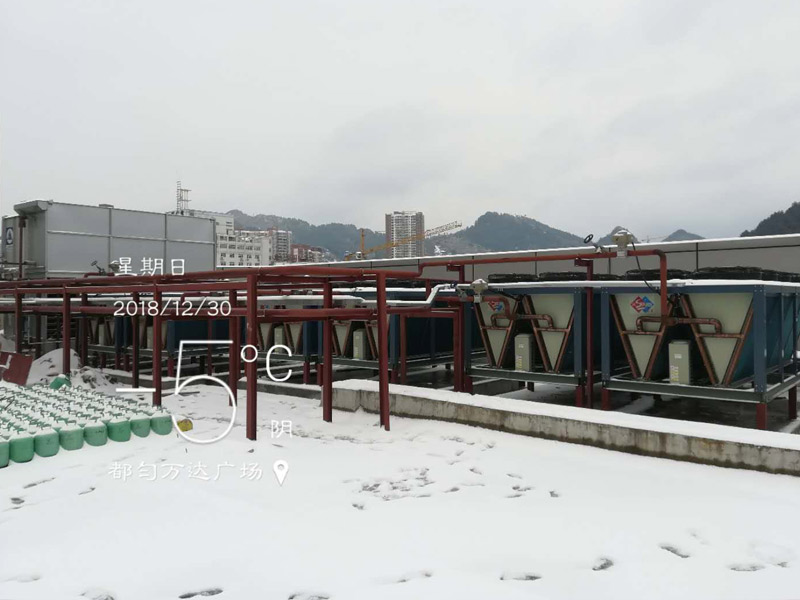

機房現場
評價與總結
序號 | 項目 | 雙模式熱泵機 | 風冷熱泵+空氣源熱水機 |
1 | 系統配置 | 項目設置1個冷凍站,供冷、采暖、生活熱水由一套設備完成,設備集中,操作管理及維護方便,減少了水管的數量、規格同時也減少了水泵的電功率 | 兩套系統,空調系統和生活熱水是兩個獨立的系統 |
2 | 安裝平臺 | 安裝于樓頂,減少設備數量和占地面積 | 安裝于樓頂,占地面積少,不用配置機房 |
3 | 運行方式 | 采用制冷、制熱雙模式系統,主要目的是節能。水冷和風冷COP比值是5.5:2.5,一機三用是減少一套制熱設備的投資。系統更加穩定、安全。熱回收螺桿式冷水機冷凝系統采取蒸發式冷凝器進行冷凝,蒸發式冷凝器是利用管外表的水膜蒸發,通過傳質、傳熱使得管內工質降溫冷凝。蒸發式冷凝器比傳統的殼管式蒸發器整體性能提高25%,另外設備體積縮小,配置動力降低,制冷裝置能耗和運行費用大大降低 | 換熱方式結構的影響使得風冷熱泵COP低,效率低,運行費用高 |
4 | 酒店生活熱水 | 酒店生活熱水夏天由熱回收免費提供。過渡季節及冬天由2臺雙模式螺桿機提供,熱水水箱使用組合式不銹鋼水箱,設于樓頂,此舉可大限度降低工程成本和運行費用。 | 生活熱水一年四季需由空氣源熱泵提供,運行成本高 |
5 | 化霜方式 | 風冷翅片換熱器采用高效節能的熱氟除霜,除霜時間短,效率高 | 電發熱除霜,除霜時間長,除霜不徹底,能耗高 |
6 | 初投資 | 設備能效高同樣負荷造價低,冷卻系管道少,安裝費低 | 設備造價高,安裝費低 |
7 | 鮮風采用焓差控制 | 采用了焓差控制法,它可以根據新風和回風的焓差來控制新風量、回風量的大小,過渡季節大量使用新風,從而控制能量的流失,可大大減少設備配置和運行費用 |
